基本原理

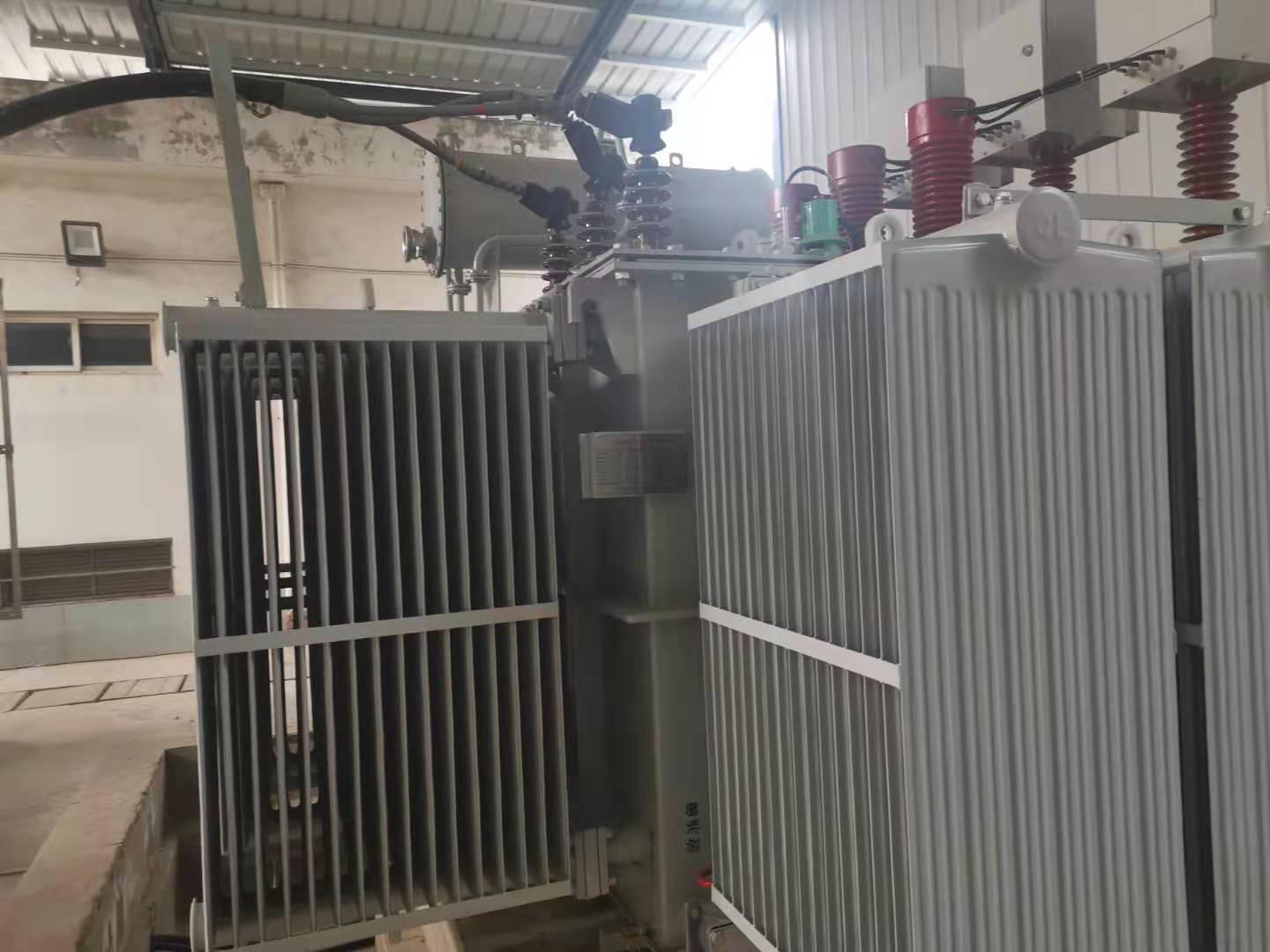

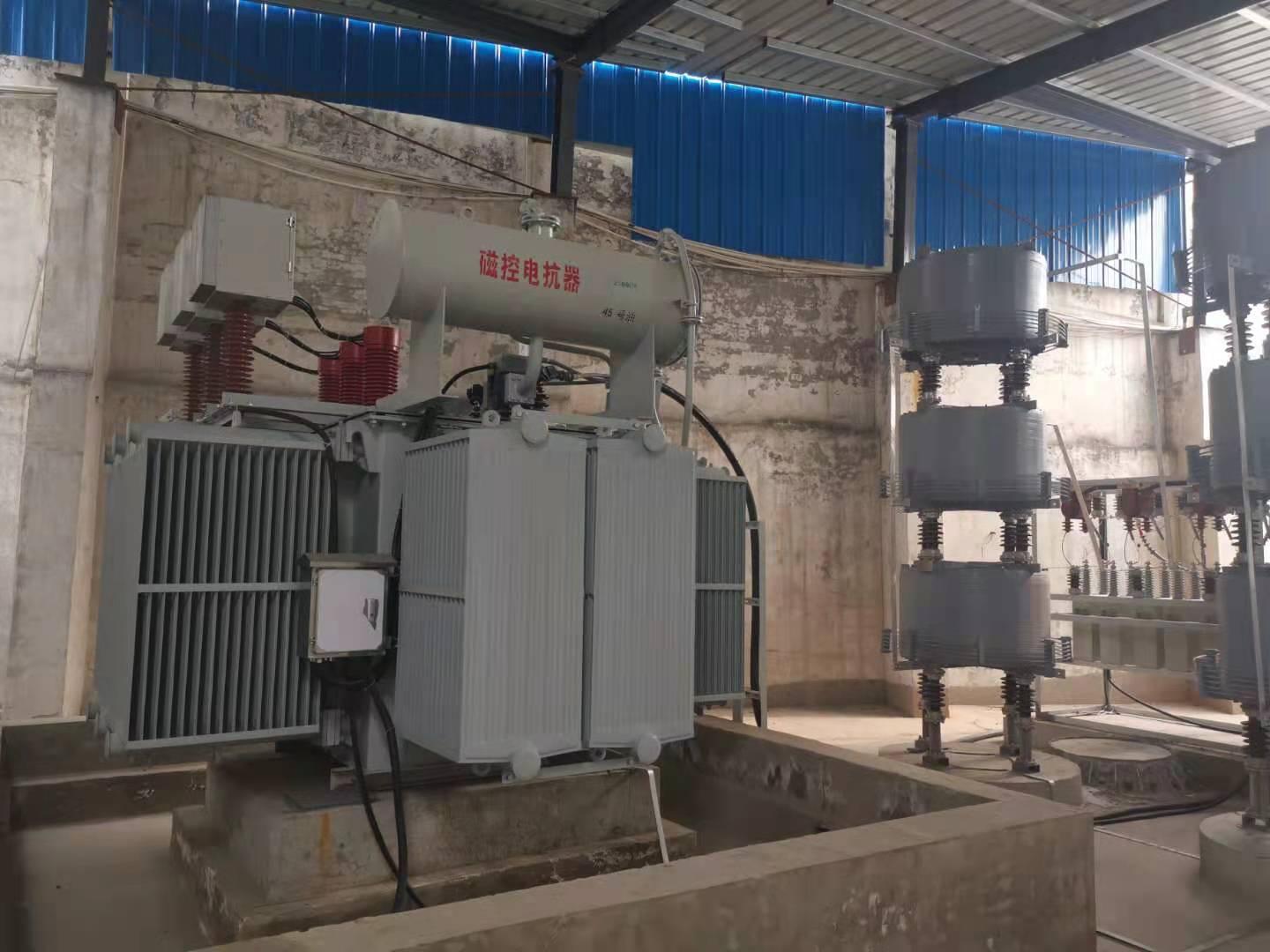

磁閥式可控電抗器，簡稱磁控電抗器（MCR），是基于磁放大器原理來工作的，它是一種交直流同時磁化的可控其飽和度的鐵芯電抗器，工作時，可以用極小的直流功率（約為電抗器額定功率的0.1%～0.5%）來改變控制鐵芯的工作點（即鐵芯的飽和度或者說改變鐵芯的導磁率μ），來改變其感抗值，從而達到調節電抗電流的大小并平滑調節無功功率的目的。其突出的優點是：穩定、可靠、體積小、成本較低、控制靈活、維護管理簡便。

圖 2 磁控電抗器工作原理圖  如上圖所示，磁控電抗器的主鐵心分裂為兩半（即鐵心1和鐵心2），截面積為A,每一半鐵心截面積具有減小的一段，四個匝數為N/2的線圈分別對稱地繞在兩個半鐵心柱上（半鐵心柱上的線圈總匝數為N），每一半鐵心柱的上下兩繞組各有一抽頭比為δ=N2/N的抽頭，它們之間接有晶閘管K1(K2),不同鐵心上的上下兩個繞組交叉連接后，并聯至電網電源，續流二極管則橫跨在交叉端點上。在整個容量調節范圍內，只有小面積段的磁路飽和，其余段均處于未飽和的線性狀態，通過改變小截面段磁路的飽和程度來改變電抗器的容量。MCR制造工藝簡單，結構穩定，對于提高電網的輸電能力、調整電網電壓、補償無功功率以及限制過電壓都有非常大的應用潛力。

圖 3 MCR電路結構圖  由上圖可以看出，若K1、K2不導通，根據繞組結構的對稱性可知，MCR相當于一個空載變壓器。假設電源e處于正半周，晶閘管K1承受正向電壓，K2承受反向電壓。若K1被觸發導通（即a、b兩點等電位），電源e經變比為δ的線圈自耦變壓后由匝數為N2的線圈向電路提供直流控制電壓（δEm sinωt）和電流iy′、iy′′。不難得出K1導通時的等效電路如下圖所示。同理，若K2在電源的負半周導通（即c、d兩點等電位），則可以得出如下圖所示的等效電路。

圖 4 晶閘管導通的等效電路圖  由圖可見，K2導通所產生的控制電流iy′和iy′′的方向與K1導通時所產生的一致，也就是說在電源的一個工頻周期內，晶閘管K1、K2的輪流導通起了全波整流的作用，二極管起著續流作用。改變K1、K2的觸發角便可改變控制電流的大小，從而改變電抗器鐵心的飽和度，以平滑連續地調節電抗器的容量。
