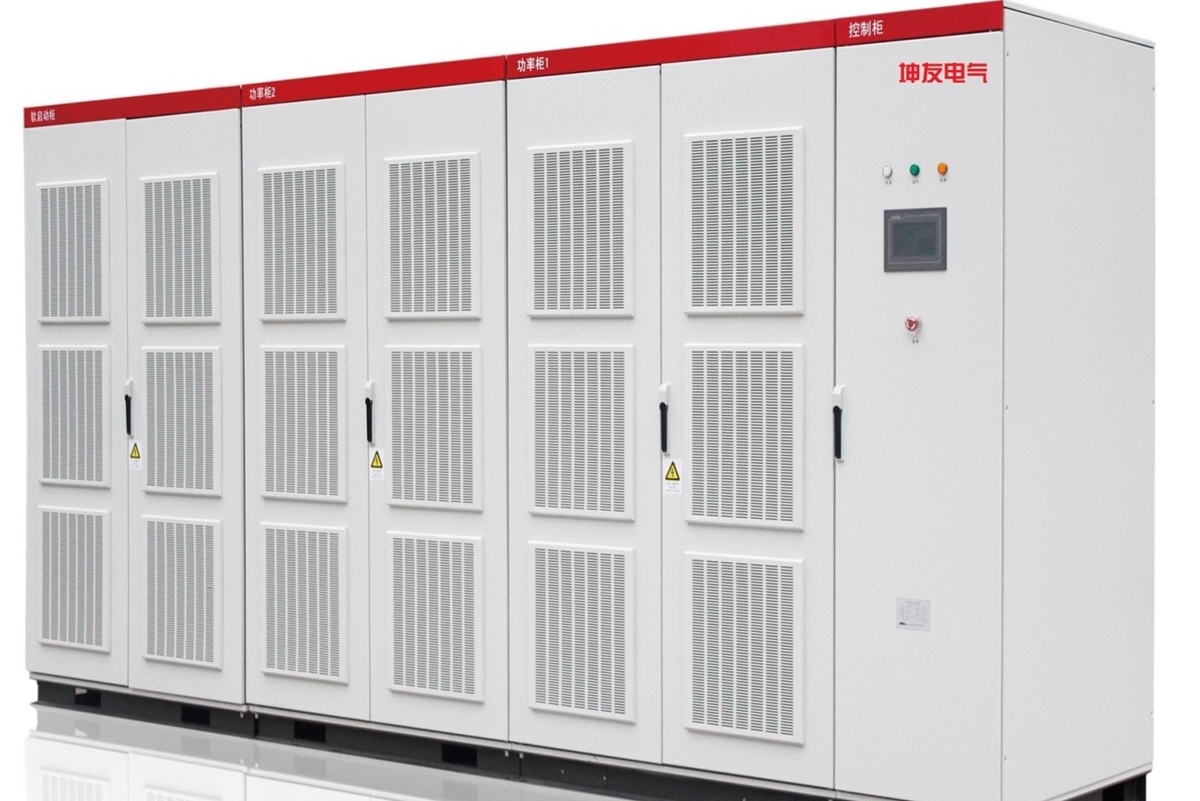

KYSVG系列靜止無功發生器可以靈活設置，性能優越，具有響應速度快、安裝和操作容易、維護簡單，并且補償性能不受系統參數影響，是最理想的無功補償產品之一。裝置采用高性能控制芯片和全控型電力電子器件，采用國際先進的控制理論和全數字控制方法，實時檢測電網中電流，快速分離出無功電流分量，并根據無功電流的大小產生控制指令，實時將大小相等、方向相反的補償電流注入到電網中，實現瞬時抵消無功電流。SVG可提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。

技術原理

    由上圖可以看出，KYSVG通過向系統注入反相無功電流，抵消掉負載所需的無功電流，從而使系統側注入的電流與電壓同相位（純阻性）或接近，提高了功率因數，并減小了總的視在電流的大小。

工作原理

　　如下圖所示，斷路器合閘后，KYSVG首先通過預充電電阻對DC母線的電容器充電，這個過程會持續10秒鐘，防止上電后對DC母線電容器的瞬間沖擊。當母線電壓Vdc到達額定值后，預充電接觸器閉合。當KYSVG失電時，接觸器才會打開。

　　控制板PCB通過CTe采集負載電流信號，無功分離模塊將其中的有功成分移去后，所得到的無功成分送到調節和監控模塊。該模塊有兩個功能，一是可以產生調節無功電流給控制信號模塊；二是對系統所有功能進行監測。控制信號模塊產生驅動信號觸發IGBT變換器，向系統反送補償無功電流。

運行模式

　　KYSVG運行時，有三種運行模式，空載運行、容性運行和感性運行，由于可以雙向發出無功，故在使用時常常和電容器組配合實用，從而在兩倍設計容量范圍內實現容性無功連續可調。

電氣原理圖（三相三線）

性能特點

● 標準模塊設計，支持GCS\MNS等多種抽屜安裝方式。

● 控制器使用DSP+ARM控制系統，采用高性能的霍爾電流互感器和霍爾電壓互感器。

● 感性至容性的連續無功功率補償，20ms動態響應時間（瞬時響應時間小于100μs），不發生諧振和諧波電壓放大。

● 具有完備的保護功能，包括過載、過電壓、欠電壓、過電流、溫度保護以及自診斷功能。

● 系統可根據運行溫度，自動調節設備******輸出電流，不會發生超載導致設備損壞。

● 具有緩沖啟動回路，避免啟動時瞬間過大電流。

● 變流器故障總控關閉功能：變流器三相橋臂整體關斷，觸發板供電關斷。

● 通過特種變壓器的耦合作用，可應用到6～10kV系統中，擴展了電壓等級方面的應用范圍。

● 顯示操作界面采用7寸工業級觸摸屏，操作簡單方便；顯示界面可以實時顯示電壓、電流、諧波等參數；菜單設置靈活，通過軟件設定電流互感器變比及極性，根據需要設置目標功率因數以及輸出電流大小，并可以實時故障記錄和事件記錄。

● 無需進行復雜的電網分析，設計選型簡單，安裝和操作容易，進線方式靈活，可選擇頂部進線方式或底部進線方式，

● 考慮嚴酷工業環境需求，器件均經嚴格篩選，核心部件都采購自國際知名廠家，完善電磁兼容設計，冗余保護措施，確保裝置能夠長期穩定運行。

● 可多機并聯工作，根據用戶需要靈活擴大補償容量。

● 采用通用的通信協議，通信接口為RS232、RS485、USB或以太網口；
