SVG目前世界上比較先進的補償設備，響應時間小于或等于5MS,輸出諧波含量小于3%，整機損耗低于整機功率的0.8%，特別是IGBT器件的出現和控制技術的提高，另外一種有別于傳統的以電容器、電抗器為基礎元器件的無功補償設備應運而生，就是SVG (Static Var Generator) ，即靜止無功發生器，它通過PWM脈寬調制控制技術，使其發出無功功率，呈容性；或者吸收無功功率，呈感性。SVG由于沒有大量使用電容器，而是采用橋式變流電路多電平技術或PWM技術來進行處理，所以不需要使用時對系統中的阻抗進行計算。同時，相較于SVC，SVG還有體積小、能更加快速的連續動態平滑的調節無功功率的優點，同時可容性感性雙向補償。

　　SVC靜止無功補償裝置：(SVC---Static Var Compensator) 誕生了，其典型的SVC代表是由TCR (Thyristor Controlled Reactor) + FC(Fixed Capacitor）組成的，即晶閘管控制電抗器+固定電容器組（通常需要串聯一定比例的電抗器），靜止無功補償裝置的重要性是它能夠通過調節TCR中晶閘管的觸發延遲角來連續調節補償裝置的無功功率；SVC這種補償形式目前主要在中高壓配電系統中應用，對于負載容量大、諧波問題嚴重、沖擊性負荷、負載變化率高的場合特別適用，例如鋼廠、橡膠、有色冶金、金屬加工、高鐵等。

　　SVG與SVC無功補償裝置的對比分析：

　　1、低電壓特性好

　　SVG具有電流源的特性，輸出容量受母線電壓的影響很小 。這一優點使SVG用于電壓控制時具有很大的優勢，系統電壓越低，越需要動態無功調節電壓，SVG的低電壓特性好，輸出的無功電流與系統電壓沒有關系，可以看作是一個可控恒定的電流源，系統電壓降低時，仍能輸出額定無功電流，具備很強的過載能力；而SVC是阻抗型特性，輸出容量受母線電壓的影響很大，系統電壓越低，輸出無功電流的能力成比例降低，不具備過載能力。因此SVG的無功補償能力與系統電壓無關，而SVC的無功補償能力隨系統電壓的下降線性降低。

　　2、諧波特性

　　SVC利用可控硅控制電抗器的等效基波阻抗，不僅受到系統諧波影響大，而且自身會產生大量的諧波，必須配套采用濾波器組，濾除SVC自身產生的諧波含量；SVG采用三電平單相橋技術，單相可輸出5電平電壓波形，采用載波移相的脈沖調制方法，不僅受系統諧波影響小，還可以抑制系統的諧波。與SVC相比，SVG采用多重化、多電平或脈寬調節技術等措施后，大大減少了補償電流中的諧波含量。

　　3、工作原理不同：

　　工作原理不同：SVG以大功率電壓型逆變器為核心，通過調節逆變器輸出電壓的幅值和相位，或者直接控制交流側電流的幅值和相位，迅速吸收或發出所需的無功功率，實現快速動態調節無功功率的目的。SVC則可以被看成是一個動態的無功源。根據接入電網的需求，它可以向電網提供容性無功，也可以吸收電網多余的感性無功，把電容器組通常是以濾波器組接入電網，就可以向電網提供無功，當電網并不需要太多的無功時，這些多余的容性無功，就由一個并聯的電抗器來吸收。電抗器電流是由一個可控硅閥組控制，借助于對可控硅觸發相角的調整，就可以改變流過電抗器的電流有效值，從而保證SVC在電網接入點的無功量正好能將該點電壓穩定在規定范圍內，起到電網無功補償的作用。

　　4、響應速度的不同：SVG的響應速度不大于5MS,能更好的抑制電壓的波動和閃變，SVC的響應速度是20-40MS，在相同的補償容量下，SVG對電壓波動和閃變的補償效果更好。

　　5、占地面積小

　　在相同的補償容量下，SVG的占地面積比SVC的減少1/2到2/3。 由于SVG使用的電抗器和電容器比SVC少，因此大大縮小了裝置的體積和占地面積；SVC中的電抗器不僅本身體積比較大，而且考慮到相互間的安裝間隔，整體占地面積較大。綜上所述，SVG無功補償裝置具有響應速度快、諧波含量少、無功調節能力強等優點，可以大大改善電網的電能質量，目前已成為無功補償技術的發展方向。

　　6、運行安全性能提高

　　SVC以可控硅調節電抗加多組電容作為無功補償的主要手段，極容易發生諧振放大現象，導致安全事故，系統電壓波動大時，補償效果受很大影響，運行損耗大；SVG配套電容器不需要設置濾波器組，不存在諧振放大現象，SVG是有源型補償裝置，是采用可關斷器件IGBT構成的電流源裝置，從而避免了諧振現象，運行安全性能大大提高。

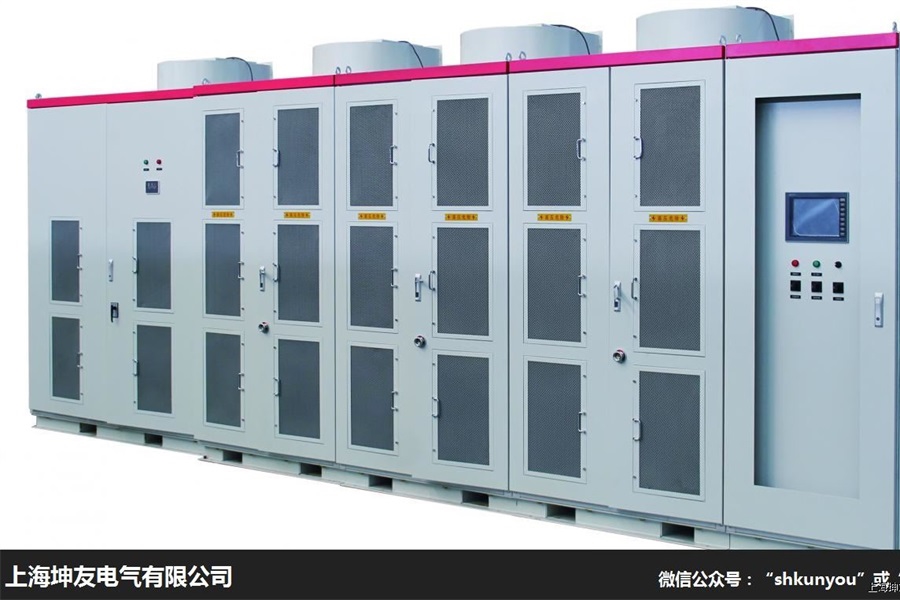

　　根據以上低壓電特性，諧波特性，工作原理，響應速度，占地面積，運行安全等6個方面來分析的SVG和SVC的區別，相信大家看了以后一目了然，知道在什么情況下選擇SVG補償柜，什么情況下選擇SCG補償柜，其實現在SVC基本己被淘汰，自從SVG應用于市場以來，漸漸被替代，因為更完美的技術和響應速度，更大精度的體現了補償效果，優化了電能質量，不管是6KVSVG動態補償柜還是10KVSVG動態補償柜，都在市場上得到很廣泛的應用，如果對于SVG動態補償柜還有哪些不懂的地方，可以隨時來電話垂詢專業SVG動態補償柜廠家坤友電氣。
